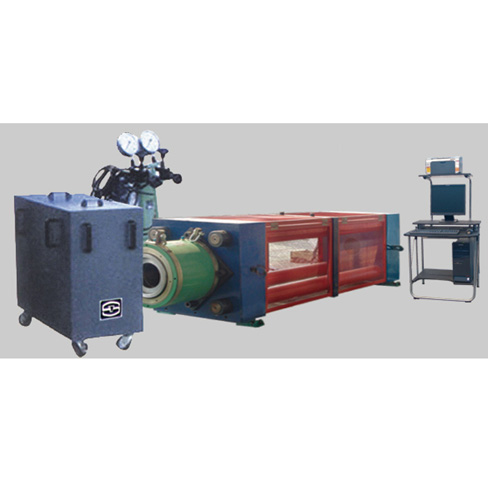

一、MGW-5000静载锚固试验机产品简介: 用途:主要应用于铁路、桥梁、建筑、电力及其它基础设施建设钢绞线锚固系数的检测,能满足国家有关规定多孔静载锚固性能测试的技术要求。是建设工程的必备检测设备。 特点:钢绞线锚固试验机采用大吨位液压泵站加载机构,能检测单孔或多孔静载锚固性能,并采用计算机自动采集、试验曲线跟踪、监测力值与位移的变化、试验结果存储、处理试验数据及自动计算检测结果,并能打印试验结果。 二、MGW-5000静载锚固试验机主要技术参数: 最大试验力 5000KN 测量范围 4%-100%(全程不分档 等效三档) 示值准确度(试验力) 优于示值的±1% 位移测量范围 0-200mm 示值准确度(位移) ±1% 重复性 ±0.5% 相对分辨率 ±0.5% 活塞行程 ≥200mm 拉伸间距 ≥3400mm 系统软件 (XP/2000新版)采用中文Windows XP/2000平台 三、MGW-5000静载锚固试验机主机结构: 该卧式静载锚固机由主机和控制柜(含油源、泵站)及微机控制系统三部分组成。 1)主机:由负荷传感器、机架、吊架、吊梁、围板、千斤顶及垫板、锚板、锚具等组成。其中锚板、锚具及垫板随做不同的试验根数而更换不同的锚板和锚具。 2)控制柜:由控制面板、电机泵、送油阀、回油阀、截止阀、电磁换向阀、电液伺服数字阀、管路、油箱等系统构成,主要实现对油缸(千斤顶)、活塞启动、后退、停止、压力大小、速度快慢的控制。 3)微机控制电液测控系统。 4)控制系统
具体技术参数请咨询:时代试金 翟胜 13851491314
|
