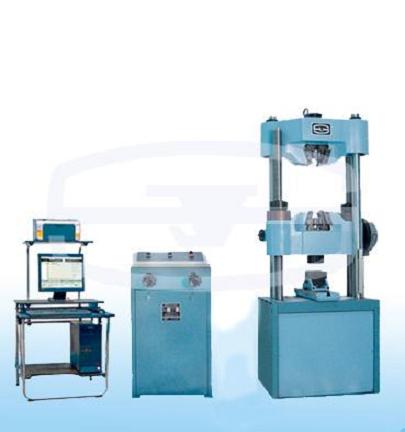

WEW-300C微机屏显式液压万能试验机
一.功能及结构简述
●济南试金的WEW-300C微机屏显式液压万能试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验,增加简单的附件和装置,还能对木材、水泥、混凝土、橡胶及其制品进行试验。
●主机采用油缸下置式结构,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下方下横梁和工作台之间,通过下横梁的移动调整试验空间,采用电机、蜗轮蜗杆、螺母转动带动下横梁升降。
●测力机构采用传感器测力,使用济南试金集团公司自主研发的微机屏显系统,能够显示试验力、峰值、变形和各种试验曲线,能够打印各种试验报告。(需要特殊定制),用户也可以自己编辑试验报告的格式。
二、主要技术参数
序号 |
技术指标 |
WEW-300C |
1 |
最大试验力kN |
300 |
2 |
试验力示值相对误差 |
≤示值的±1% |
3 |
试验力测量范围 |
最大试验力的2%~100% |
4 |
位移测量分辨力(mm) |
0.01 |
5 |
变形测量示值相对误差 |
符合JB/T 6146-2007《引伸计技术条件》中1级引伸计的规定 |
6 |
夹紧方式 |
液压夹紧 |
7 |
圆试样夹持直径mm |
Φ10~Φ32 |
8 |
扁试样夹持厚度mm |
0~15 |
9 |
剪切试样直径mm |
Φ10 |
10 |
最大拉伸试验空间mm |
600 |
11 |
最大压缩试验空间mm |
500 |
12 |
控制柜外形尺寸mm |
610×700×1100 |
13 |
主机外形尺寸
(包括活塞行程)mm |
1000×600×2365 |
14 |
立柱净间距mm |
530 |
15 |
上下压盘尺寸mm |
Φ125 |
16 |
弯曲支辊间距mm |
350 |
17 |
弯曲支辊宽度mm |
140 |
18 |
容许弯曲度mm |
100 |
19 |
活塞最大行程mm |
250 |
20 |
活塞最大移动速度mm/min |
约70 |
21 |
试验空间调整机构 |
盘式电机涡轮蜗杆传动 |
22 |
电机功率kW |
2.25 |
23 |
主机质量kg |
济南试金试验机重2300 |
三、标准配置
序号 |
名 称 |
规 格 |
数 量 |
备 注 |
1 |
主机 |
济南试金 |
1台 |
|
2 |
控制柜 |
济南试金 |
1台 |
|
3 |
测控系统 |
济南试金 |
1套 |
|
4 |
引伸计 |
YYU-10/50 |
1只 |
北钢院 |
5 |
油压传感器 |
CYB-12SA |
1只 |
中航机电 |
6 |
计算机 |
联想扬天系列 |
1台 |
联想 |
7 |
打印机 |
喷墨打印机 |
1台<,/SPAN> |
HP |
8 |
计算机桌 |
|
1张 |
|
9 |
圆试样拉伸钳口(mm) |
Φ10~Φ20,Φ20~Φ32 |
各1副 |
|
10 |
扁试样拉伸钳口(mm) |
0~15,15~30 |
各1副 |
|
11 |
压缩试验附具 |
|
1套 |
|
12 |
弯曲试验附具 |
|
1套 |
|
13 |
随机工具 |
|
1套 |
|
14 |
随机文件 |
|
1套 |
|
产品具体参数请咨询:济南试金 翟胜 13851491314
